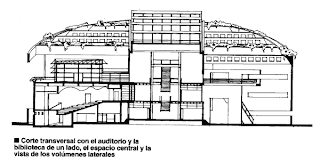

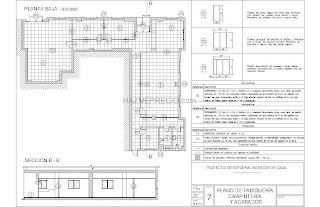

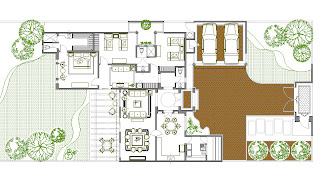

PLANO ARQUITECTONICO Un plano Arquitectónico es parte de una serie de planos que nos sirve para la construcción de una casa o un edificio en general. Como sabrás, el resto de planos de una obra son (además del arquitectónico): "de detalles", "de Cortes", "de albañilería", "de instalación eléctrica", "de instalación hidrosanitaria", "de acabados", etc. El plano arquitectónico-como lo indica su nombre-, nos muestra los detalles y elementos arquitectónicos de determinada obra, vistos en planta, corte y elevación. Entre los elementos que nos muestra, tenemos: las habitaciones y su distribución (sala, comedor, recámaras, baños, clósets, áreas de servicio, sala de tv, etc), las cotas "a ejes", y "a paños", alturas de antepechos, dimensiones en vanos de puertas y ventanas, así como fachadas frontal, posterior, y laterales. También es importante incluir dos cortes: uno transversal y uno longitudinal que nos muestren dimensiones de antepechos, cerramientos, ubicación de estructuras como escaleras, dándoles su correcta colocación. TIPOS DE PLANO ARQUITECTONICO Plano de topografía. Son aquellos que muestran las principales características físicas del terreno (edificios, ríos, carreteras) así como las diferencias de altura que existen entre los accidentes de la tierra (montañas, valles), son muy útiles en el cálculo de áreas. Plano de cimentación. Este tipo es fundamental ya que refleja la cimentación de una edificación, cuya finalidad es sustentar estructuras garantizando la estabilidad y evitando daños a los materiales estructurales y no estructurales, bien sea por zapatas aisladas continuas, losa de cimentación, etc, dentro de los planos de cimentación encontramos los superficiales y profundos. Planos de instalaciones. a) Eléctrica. El cual refleja la instalación eléctrica de la edificación, como: Acometidas, transformadores, circuitos, cuadros eléctricos. Ubicación de puntos de luz, enchufes. b) Sanitaria. Dentro de la instalación sanitaria deben incluirse los planos de fontanería y saneamiento de la edificación. Suministro y distribución de agua fría y caliente. Instalaciones interiores de aguas negras. Redes exteriores de aguas lluvias y residuales. Distribución, ubicación de aparatos sanitarios y cocinas. c) Instalación de gas. En su plano vendría reflejada la de instalación del gas de la edificación. Llaves de paso. Ventilaciones. Presión. Contadores. Acometidas. Plano de corte de secciones. Representa la proyección de una vivienda o construcción cortado en sentido vertical u horizontal. Sirve para explicar aquellos aspectos que no quedan completamente claros a través de las plantas y las fachadas. Sección longitudinal. Sección Transversal. Plano de Plantas. Representa la distribución general del edificio, ubicación de los diferentes espacios, amoblamiento de los mismos; en él se marcan cuadros de áreas, acotamiento de espacios y las diferentes carpinterías (de madera y metálicas). Plano de acabados y detalles. Con este tipo de planos se especifica el acabado de cada componente de la edificación, y la manera de realizar algo detalladamente, se analizarían los materiales utilizado en los suelos, techos, puertas, ventanas, muebles, escaleras, exteriores, etc, tales como, aislantes térmicos, pinturas, pavimentos, chapados, etc y sus medidas correspondientes. Plano de situación y plano de emplazamiento. a) Situación. Muestra donde está ubicada la edificación, dentro de un municipio, comarca, provincia o un país. b) Emplazamiento. Hace referencia a la situación y las dimensiones de una vivienda o construcción, en él queda constancia de su orientación y distribución general. En la actualidad se utilizan diversos formatos para la impresión de planos, los más utilizados son: A-0 841 × 1189 mm A-1 594 x 841 mm A-2 420 x 594 mm A-3 297 x 420 mm
